Молниеотводы МОГК

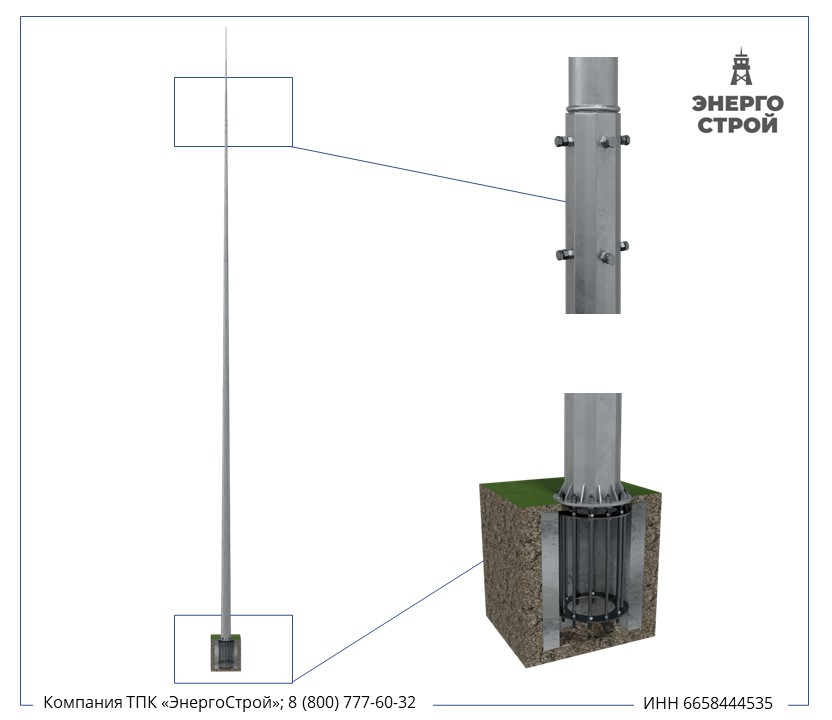

Молниеотвод МОГК - это отдельно стоящий молниеотвод на базе граненой конической опоры со стальным молниеприёмником на вершине, установленный на закладную фундаментную часть. Расшифровка аббревиатуры: МОГК - молниеотвод граненый конический. Принимает прямой удар молнии на молниеприёмник и отводит ток разряда в заземляющее устройство, не давая разряду попасть в защищаемый объект. Применяется для молниезащиты пожаро- и взрывоопасных площадок: автозаправок, нефтехранилищ, нефтебаз, складов ГСМ, подстанций, объектов связи. Типовой ряд - от 4 до 46 м.
Когда выбирают молниеотвод МОГК
МОГК - это вариант отдельно стоящего стержневого молниеотвода, когда зону защиты нужно создать собственной мачтой, а не молниеприёмником на самом здании:
- Объект пожаро- или взрывоопасный, прямой контакт тока молнии с конструкцией недопустим: АЗС, резервуары с топливом, склады ГСМ, газовое хозяйство.
- По проекту молниезащиты нужен отдельно стоящий молниеотвод с нормируемой зоной защиты, вынесенный от объекта.
- Нужна готовая стальная мачта заводского изготовления с горячим цинкованием и фланцевым монтажом на закладную, а не сборная конструкция из труб на месте.
МОГК закрывает диапазон высот, на котором обычный молниеприёмник на здании уже не даёт нужной зоны защиты, а полноценная высокомачтовая опора избыточна. Высоту молниеотвода подбирают по требуемой зоне защиты объекта - именно она, а не принцип "чем выше, тем лучше", определяет типоразмер.
Конструкция и характеристики типа
- Ствол - граненая коническая опора (та же конструкция, что и опора освещения ОГК): стальной лист, согнутый в конус с гранями, что даёт жёсткость без лишней массы.
- Молниеприёмник МО - стальной шпиль на вершине ствола длиной от 1 до 11 м; именно он принимает разряд. Общая высота МОГК = высота опоры + длина молниеприёмника.
- Покрытие - горячее оцинкование по ГОСТ 9.307-2021, для круглогодичной наружной эксплуатации без окраски.
- Основание - фланцевое, под монтаж на закладную фундаментную часть трубчатого типа (как у опор ОГК и НФГ). Для высот от 22 м применяется анкерная закладная (ЗДФА).
- Заземление - молниеотвод подключается к заземляющему устройству объекта; токоотвод и контур заземления выполняются по проекту согласно ПУЭ (гл. 1.7).
Молниеотвод МОГК не несёт светильник как рабочую нагрузку - это не опора освещения, а элемент системы молниезащиты. Базой служит граненая опора, но назначение другое.
Из чего собирается МОГК: маркировка
Полное обозначение в каталоге несёт три уровня данных - высоту, ветровой район и геометрию опоры. Пример: МОГК-20-III (276/92-500х500/400х20-8х34 (М30)).
- МОГК - тип (молниеотвод граненый конический).
- 20 - общая высота молниеотвода, м.
- III - ветровой район по СП 20.13330.2016 (шкала I-VII), под который рассчитана опора. Чем выше район, тем больше ветровая нагрузка и тем толще металл ствола и крупнее фланец. Поэтому одну высоту выпускают в нескольких исполнениях под разный район: МОГК-20-III (фланец 500×500 мм) и МОГК-20-V (фланец 530×530 мм) - это 20-метровый молниеотвод под III и под V район соответственно.
- Блок в скобках - геометрия самой опоры (не закладной): диаметр низа/верха ствола, размер фланца, межцентровое расстояние, толщина фланца, число и диаметр отверстий, болт. Для МОГК-20-III: ствол 276/92 мм, фланец 500×500 мм, межцентр 400 мм, толщина 20 мм, 8 отверстий Ø34 под болт М30. Подробная геометрия по каждому типоразмеру - в карточке товара.
По высоте молниеотвод раскладывается на базовую опору и приёмник: МОГК-N = базовая опора + МО-k, где N - высота в метрах, МО-k - молниеприёмник длиной k метров. Примеры: МОГК-20 (ОГК-16 + МО-4), МОГК-13 (ОГК-10 + МО-3), МОГК-10 (ОГК-8 + МО-2). Одну и ту же высоту иногда можно собрать двумя способами - на более высокой опоре с коротким приёмником или на более низкой с длинным: МОГК-16 - это ОГК-12 с приёмником 4 м либо ОГК-14 с приёмником 2 м.
Два конструктива по высоте
- До 21 м - на базе опоры ОГК. Граненая коническая опора + молниеприёмник, монтаж на трубчатую закладную фундаментную часть. Это типовой массовый ряд (МОГК-4 ... МОГК-21, шаг 1 м), комплектующие которого держим в наличии.
- От 22 м - на базе высокомачтовой опоры ВМОН. Сборная мачта из 2-4 секций (ВМОН-16 ... ВМОН-35) + молниеприёмник, на анкерную закладную ЗДФА. Эти конструкции изготавливаются на заказ под проект.
В обоих конструктивах исполнение типоразмера подбирают под ветровой район места установки (I-VII по СП 20.13330.2016): для районов с большей ветровой нагрузкой берут исполнение с более толстым металлом и крупным фланцем. Ветровой район - это модификация под площадку объекта, а не отдельная ось каталога: в каталоге молниеотводы идут по высоте (МОГК-N), а исполнение под нужный район подбирают под проект при заказе. Район площадки определяет проектировщик по карте районирования - см. карту ветровых районов России.
Модельный ряд МОГК
Таблица - навигация по высотам (одна строка на высоту) и подбору закладной. В каталоге молниеотводы различаются по высоте - типоразмеру МОГК-N; ветровой район задаёт исполнение под площадку (модификация), его подбирают при заказе, а не отдельной позицией каталога (как выбрать район - см. раздел "Как выбрать" и карту ветровых районов). Колонка "Закладная (ФЧ)" дана в формате: диаметр трубы - длина, фланец, болт.
Ссылка с типоразмера ведёт на карточку с полной геометрией и подбором под ветровой район. Опубликованные карточки идут с суффиксом района в названии (напр. МОГК-16-III) - район там выбирается как исполнение под объект.
На базе опоры ОГК (до 21 м, комплектующие в наличии)
| МОГК | Высота, м | Базовая опора | Молниеприёмник МО, м | Закладная (ФЧ) |
|---|---|---|---|---|
| МОГК-4 | 4 | ОГК-3 | 1 | Ø133, 1,5 м, фл. 190, М16 |
| МОГК-5 | 5 | ОГК-3 | 2 | Ø133, 1,5 м, фл. 190, М16 |
| МОГК-6 | 6 | ОГК-4 | 2 | Ø133, 1,5 м, фл. 190, М16 |
| МОГК-7 | 7 | ОГК-5 | 2 | Ø133, 1,5 м, фл. 190, М16 |
| МОГК-8 | 8 | ОГК-6 | 2 | Ø159, 2,0 м, фл. 300, М20 |
| МОГК-9 | 9 | ОГК-7 | 2 | Ø159, 2,0 м, фл. 300, М20 |
| МОГК-10 | 10 | ОГК-8 | 2 | Ø159, 2,0 м, фл. 300, М20 |
| МОГК-11 | 11 | ОГК-9 | 2 | Ø159, 2,0 м, фл. 400, М24 |
| МОГК-12 | 12 | ОГК-10 | 2 | Ø159, 2,5 м, фл. 400, М24 |
| МОГК-13 | 13 | ОГК-10 | 3 | Ø159, 2,5 м, фл. 400, М24 |
| МОГК-14 | 14 | ОГК-12 | 2 | Ø219, 2,0 м, фл. 400, М30 |
| МОГК-15 | 15 | ОГК-12 | 3 | Ø219, 2,5 м, фл. 400, М30 |
| МОГК-16 | 16 | ОГК-12 / ОГК-14 | 4 / 2 | Ø219, 2,5 м, фл. 400, М30 |
| МОГК-17 | 17 | ОГК-12 / ОГК-14 | 5 / 3 | Ø219, 3,0 м, фл. 400, М30 |
| МОГК-18 | 18 | ОГК-16 | 2 | Ø273, 3,0 м, фл. 500, М30 |
| МОГК-19 | 19 | ОГК-16 | 3 | Ø273 или 325, 3,0 м, фл. 500, М30 |
| МОГК-20 | 20 | ОГК-16 | 4 | Ø273 или 325, 3,0 м, фл. 500, М30 |
| МОГК-21 | 21 | ОГК-16 | 5 | Ø325, 3,0 м, фл. 500, М30 |
На базе высокомачтовой опоры ВМОН (от 22 м, на заказ)
| МОГК | Высота, м | Базовая опора | Молниеприёмник МО, м | Закладная |
|---|---|---|---|---|
| МОГК 22-27 | 22-27 | ВМОН-16 | 6-11 | ЗДФА (анкерная) |
| МОГК 25-31 | 25-31 | ВМОН-20 | 5-11 | ЗДФА (анкерная) |
| МОГК 30-36 | 30-36 | ВМОН-25 | 5-11 | ЗДФА (анкерная) |
| МОГК 35-41 | 35-41 | ВМОН-30 | 5-11 | ЗДФА (анкерная) |
| МОГК 40-46 | 40-46 | ВМОН-35 | 5-11 | ЗДФА (анкерная) |
Базовые граненые опоры ОГК - в разделе опор ОГК, закладные - в разделе закладных фундаментов.
Нормативная база
- СО 153-34.21.122-2003 - инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций. Ведущий документ для взрыво- и пожароопасных объектов (АЗС, нефтехранилища): определяет уровень защиты и зону действия молниеотвода.
- РД 34.21.122-87 - инструкция по молниезащите, по которой строят геометрию зон защиты (зоны А и Б) одиночного и двойного стержневого молниеотвода. Применяется параллельно с СО 153.
- ПУЭ (7-е изд., гл. 1.7) - заземление и заземляющие устройства; токоотвод и контур заземления молниеотвода.
- ГОСТ 9.307-2021 - горячее цинкование (антикоррозийное покрытие ствола и приёмника).
- СП 20.13330.2016 - нагрузки и воздействия; ветровой район (I-VII), под который рассчитывают ствол. По нему подбирают исполнение типоразмера (суффикс района в маркировке) на всём ряду, не только для конструкций от 22 м.
- ГОСТ 32947-2014 - опоры стационарного электрического освещения (профильный стандарт на граненую опору, служащую базой МОГК).
Как выбрать молниеотвод МОГК
- Зона защиты - исходный параметр. По типу и габаритам объекта и требуемой надёжности защиты (СО 153-34.21.122-2003 / РД 34.21.122-87) проектировщик определяет нужную высоту молниеотвода и точку установки. Один молниеотвод закрывает ограниченную зону - крупные площадки защищают несколькими молниеотводами.
- Высота и конструктив - до 21 м берут МОГК на базе ОГК (типовой ряд в наличии), от 22 м - на базе высокомачтовой опоры ВМОН (на заказ).
- Ветровой район места эксплуатации - один из решающих параметров: ствол молниеотвода рассчитывают на ветровую нагрузку площадки, и недооценка района ведёт к работе конструкции на пределе. Под район площадки (I-VII по СП 20.13330.2016) выбирают исполнение типоразмера - он зашит в суффикс маркировки (МОГК-20-III, МОГК-20-V); для района с большей нагрузкой берут более тяжёлое исполнение. Район определяют по карте ветровых районов России для координат объекта, а не по региону "в целом".
- Закладная (ФЧ) - подбирается по типоразмеру (см. таблицу); до 21 м - трубчатая, от 22 м - анкерная ЗДФА. Закладную бетонируют ниже глубины промерзания грунта.
- Заземление - заранее предусматривают контур заземления и точку подключения токоотвода по проекту.
- Количество и тип ствола - для протяжённых объектов (резервуарные парки, эстакады) рассчитывают группу молниеотводов. Помимо граненого ствола молниеотвод выпускают и на круглой трубе (трубчатый, МОТ) - выбор между граненым и трубчатым делают по проекту.
Производство, покрытие, доставка
Молниеотводы МОГК изготавливает ОГК-Опора на собственном производстве. Комплектующие для МОГК до 21 м - граненую опору ОГК и молниеприёмник МО - держим в наличии на складе в Екатеринбурге , поэтому типовой ряд собирается и отгружается без долгого ожидания. Молниеотвод отгружаем в разобранном виде - ствол (граненую опору) и молниеприёмник раздельно: так его компактнее и дешевле перевозить, особенно высокие типоразмеры, а окончательную сборку выполняют на объекте перед установкой на закладную. Молниеотводы от 22 м на базе высокомачтовых опор изготавливаются на заказ и рассчитываются под ветровой район объекта. Покрытие - горячий цинк по ГОСТ 9.307-2021, без окраски. Срок изготовления нестандартных модификаций - 25 рабочих дней.
Частые вопросы
Что такое молниеотвод МОГК и где он применяется?
МОГК - молниеотвод граненый конический: отдельно стоящая стальная мачта (граненая коническая опора) с молниеприёмником на вершине. Принимает прямой удар молнии и отводит ток в заземление. Применяется на пожаро- и взрывоопасных объектах: АЗС, нефтехранилищах, нефтебазах, складах ГСМ, подстанциях, объектах связи.
Что означает римская цифра в названии (МОГК-20-III, МОГК-20-V)?
Это ветровой район по СП 20.13330.2016 (шкала I-VII), под который рассчитана опора. Чем выше район, тем больше ветровая нагрузка и тем тяжелее исполнение: толще металл ствола, крупнее фланец. Поэтому одна высота встречается в нескольких исполнениях - например, МОГК-20-III (фланец 500×500 мм) и МОГК-20-V (фланец 530×530 мм). Район площадки определяет проектировщик; под него и выбирают исполнение типоразмера.
Чем МОГК отличается от опоры освещения ОГК?
База у них общая - граненая коническая опора, но назначение разное. ОГК несёт светильник, МОГК несёт молниеприёмник и работает в системе молниезащиты. У МОГК сверху стальной шпиль-молниеприёмник, а опора подключается к заземляющему устройству. Светильник на МОГК не является рабочей нагрузкой.
Какой высоты выбрать молниеотвод?
Высоту определяет требуемая зона защиты, а не максимальная высота. Проектировщик рассчитывает её по СО 153-34.21.122-2003 или РД 34.21.122-87 исходя из габаритов объекта и нужной надёжности защиты. Один молниеотвод закрывает конус (зону) ограниченного радиуса; для крупных площадок ставят несколько молниеотводов.
Нужна ли отдельная закладная и заземление?
Да. Молниеотвод монтируется фланцем на закладную фундаментную часть (до 21 м - трубчатую, от 22 м - анкерную ЗДФА), которую бетонируют ниже глубины промерзания. Отдельно выполняют токоотвод и контур заземления по проекту согласно ПУЭ (гл. 1.7).
Что с молниеотводами выше 21 метра?
От 22 м МОГК собирают не на опоре ОГК, а на высокомачтовой опоре ВМОН (сборная мачта из 2-4 секций), ряд до 46 м. Толщина металла и стоимость считаются под ветровой район места установки, основание - анкерная закладная ЗДФА. Такие конструкции изготавливаются на заказ.
Молниеотвод поставляется в сборе или разобранным?
В разобранном виде: ствол (граненая опора) и молниеприёмник едут раздельно. Так молниеотвод компактнее и дешевле перевозить, особенно высокие типоразмеры. Окончательную сборку - присоединение молниеприёмника к стволу - выполняют на объекте перед монтажом опоры на закладную.
Какое покрытие и какой срок поставки?
Ствол и молниеприёмник - горячее оцинкование по ГОСТ 9.307-2021, для наружной эксплуатации без окраски. Комплектующие для МОГК до 21 м есть в наличии на складе; модели от 22 м и нестандартные модификации изготавливаются на заказ за 25 рабочих дней.
