Опора СФГ (силовая фланцевая граненая) - стальная многогранная опора освещения для нагрузок, которые не несёт обычная несиловая опора: воздушной подводки кабеля, рекламных и световых конструкций, нескольких светильников. Ствол изготавливается из листовой стали, согнутой на прессе в конусный многогранник; в основании - круглый фланец, которым опора крепится болтами к закладной фундаментной части. От несиловых опор (ОГК, НФГ) СФГ отличается большей толщиной стенки и большими диаметрами ствола.

В разделе собран весь типоразмерный ряд СФГ - по вертикальной нагрузке (от 400 до 2000 кг), высоте (8, 9 и 10 м) и исполнению (с лючком или без). Ниже - как выбрать модель; точные характеристики и фундамент по каждому типоразмеру указаны в его карточке.

Когда нужна силовая опора, а не несиловая

Силовую опору закладывают в проект, когда на ствол приходится нагрузка сверх веса собственных светильников:

• воздушная (верхняя) подводка кабеля - несиловую опору для этого применять нельзя;
• рекламные и световые конструкции, щиты;
• большое число светильников, прожекторные узлы;
• подвес силового кабеля, солнечные панели;
• участки с высокой ветровой нагрузкой и обледенением.

Если этих факторов нет и нужна только подземная подводка кабеля под уличное освещение, достаточно несиловой опоры (ОГК, НФГ) - она легче и дешевле. Силовая опора оправдана конкретной нагрузкой, а не «запасом на всякий случай».

Как читать маркировку СФГ

Наименование строится по схеме СФГ-[нагрузка]-[высота]-[лючок]-ц. Пример - СФГ-400-8,0-02-ц:

• 400 - вертикальная нагрузка на опору, кг;
• 8,0 - высота опоры, м;
• 02 - исполнение с лючком; 01 - без лючка;
• ц - горячее цинкование.

Лючок определяет подводку кабеля: исполнение с лючком (02) допускает и воздушную, и подземную подводку; без лючка (01) - только воздушную. Конструктивные параметры (толщина стенки, верхний и нижний диаметры, размер фланца и болтов) приводятся в полном наименовании и таблице характеристик конкретной модели.

Модельный ряд: как подобрать типоразмер

Опора подбирается по двум осям - вертикальной нагрузке и высоте:

Нагрузку подбирают по суммарному весу навесного оборудования (светильники, кронштейны, кабель, рекламные и световые конструкции) с учётом ветровой и гололёдной нагрузки района; высоту - по светотехническому расчёту объекта. Параметры, масса и фундамент указаны в карточке каждого типоразмера.

Конструкция и защита от коррозии

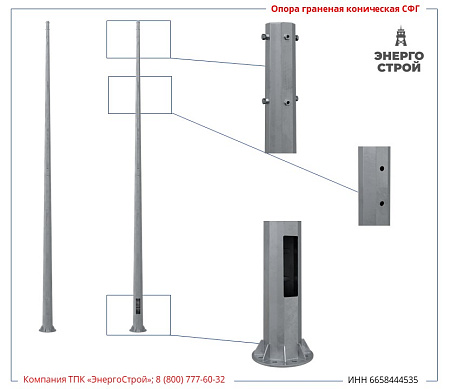

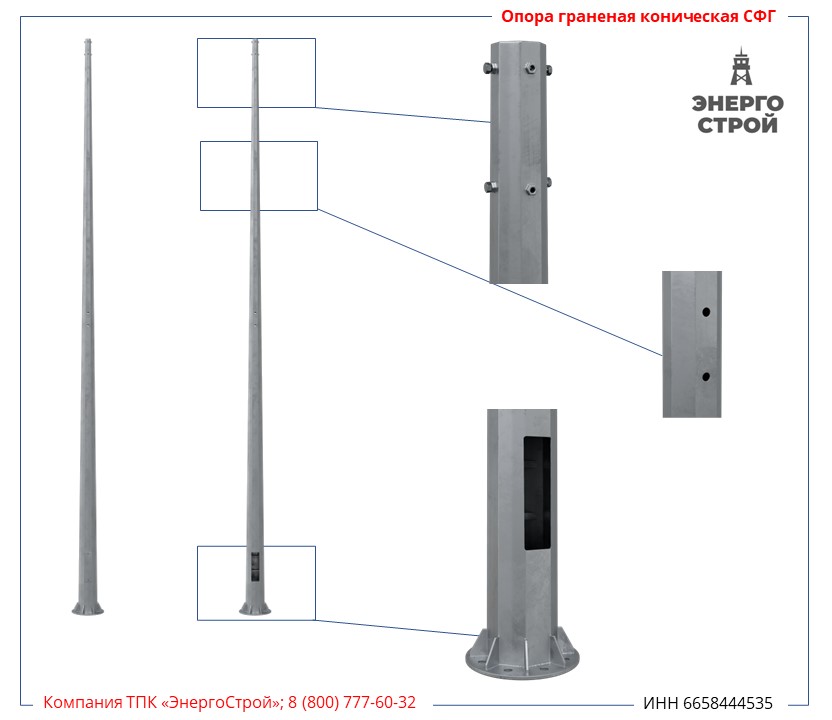

Ствол - многогранный конус из листовой стали: лист раскраивается, гнётся на прессе и сваривается по образующей. В основании - круглый фланец (у несиловых опор он квадратный), которым опора садится на фундамент.

По умолчанию опоры поставляются горячеоцинкованными по ГОСТ 9.307-2021 - это основной способ защиты стали от коррозии. По проекту возможны окрашивание или цинкование с последующей окраской.

Установка на фундамент

СФГ монтируется фланцевым способом на трубчатую закладную фундаментную часть (ЗДФ). Сначала ЗДФ устанавливается и бетонируется в грунте, в неё заводится питающий кабель, затем опора ставится ответным фланцем и стягивается болтами. У силовых опор фундамент - с круглым фланцем, толстой стенкой трубы и большими диаметрами; конкретные параметры зависят от типоразмера и указаны в карточке.

Нормативная база

• ГОСТ 32947-2014 - технические требования к опорам стационарного электрического освещения автомобильных дорог общего пользования.
• ГОСТ 9.307-2021 - горячие цинковые покрытия, общие требования и методы контроля.
• СП 20.13330.2016 «Нагрузки и воздействия» - расчёт ветровой и гололёдной нагрузки по районам, исходные данные для выбора нагрузки опоры.
